材料材料代號

C

P

R

主要零件

閥體

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球板

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

硬質合金

填料

聚四氟乙烯、柔石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28℃～500℃

執行器

型號

GT或AW系列

氣源壓力

0.3-0.7MPa

執行標準

設計制造

結構長度

法蘭尺寸

壓力溫度

試驗檢驗

GBT/12237

GB12221

GB9113

GB9131

GB13927

公稱通徑DN

25

32

40

50

65

80

100

125

150

200

250

300

350

400

額定流量系數Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公稱壓力

PN1.6、2.5、4.0、6.4MPa

強度試驗

2.4～9.6MPa

密封試驗

1.76～7.0MPa

流量特性

近似等百分比

閥板轉角(度)

0°～至90°(可調)

允許泄漏量等級

軟密封：零泄露
硬密封：≤額定Cv×0.001%

軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%

動作時間(S/90度)

8.5～30

36～60

可調節比

250:1

300:1

配置執行器

GT、SR、ST、AT、AW系列單雙作用氣動執行器

氣動V型球閥控制方式

開關型(開關兩位控制)、調節型(4～20mA控制)

執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30～+70℃

作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

氣動V型球閥可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

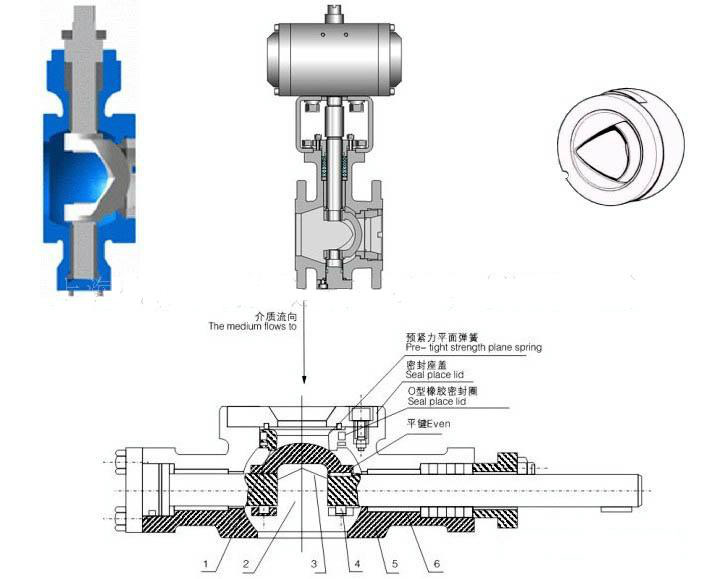

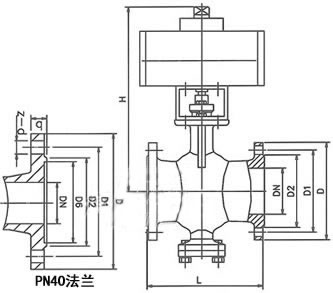

公稱通徑 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

102

102

114

124

143

165

194

213

229

243

297

338

L1

62

62

62

75

80

100

115

130

160

200

240

334

H

60

60

65

95

105

120

140

155

165

205

240

270

H1

277

285

305

364

379

389

402

426

453

473

540

590

A

140

140

140

164

164

190

210

247

276

348

378

524

☆PN1.6MPa☆法蘭尺寸☆

D

115

140

150

165

185

200

220

250

285

340

405

460

D1

85

100

110

125

145

160

180

210

240

295

355

410

D2

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

☆PN2.5MPa☆法蘭尺寸☆

D

115

140

150

165

185

200

235

270

300

360

425

485

D1

85

100

110

125

145

160

190

220

250

310

370

430

D2

65

76

84

99

118

132

156

184

211

274

330

389

n-φd

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26

12-30

16-30
